Фиксаторные
стержневые
кремнийорганические
полимерные
изоляторы для контактной сети
железных дорог

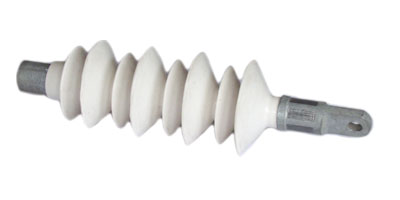

ФСПК-120-25/0,95 УХЛ1,
ФСПКр 120-25/0,95 УХЛ1
Общие
сведения
Изоляторы предназначены для
изоляции и крепления
устройств контактной сети
железных дорог в районах с
умеренным и холодным климатом.
Высокая надежность в условиях
больших загрязнений
контактной сети железных
дорог, подтвержденная опытом
эксплуатации, -
непревзойденные особенности
кремнийорганических
изоляторов.
Изоляторы
изготавливаются из
высокопрочного
стеклопластикового стержня.
Имеют гидрофобную,
трекингостойкую
кремнийорганическую оболочку.
Оконцеватели изготавливаются
методом горячей штамповки и в
процессе изготовления
приобретают дополнительную
прочность. Оконцеватели
изолятора защищены от
коррозии цинком
термодиффузионным методом на
глубину до 120 мкм. Данный метод
покрытия насыщает
поверхностные слои стали
цинком. Монолитность
термодиффузионной защиты
исключает отслоение покрытия
при опрессовке оконцевателей
на стержне, и создает защиту в 3
раза превосходящую
гальваническое оцинкование и
в 1.5 раза превосходит покрытие
нанесенное методом окунания в
расплав цинка (горячее
цинкование).
Высоковольтные полимерные
изоляторы ФСПК-120-25/0,95 выпускаются
серийно на основе
композиционных материалов:
высокопрочного
стеклопластикового стержня
диаметром 46 мм, защитной
оболочки из
кремнийорганической резины
обладающей повышенной
гидрофобностью и
трекингостойкостью из
сырьевых материалов фирмы Dow
Corning, Wacker, General Electric и др.
Изоляторы обладают повышенной
сейсмостойкостью и
устойчивостью к актам
вандализма.
Изоляторы
изготавливаются по ГОСТ 51204-89.
Гарантийный срок -3
года.
Срок эксплуатации-
не менее 25 лет.
Габаритные размеры
полимерного изолятора ФСПК-120-25/0,95
УХЛ1
Технические
характеристики
|
Показатель
|
ФСПК-120-25/0,95
ФСПКр-120-25/0,95
|
| Строительная
высота общая, мм, Н |
560 |
|
Длина
изоляционной части общая,
мм, L
|
260
|
| Габаритные
размеры, мм, Hr |
575 |
| Диаметр
несущего композитного
стержня, мм |
46 |
|
Длина
пути утечки, мм
|
950
|
|
Номинальное
напряжение, кВ
|
25,0
|
|
Минимальная
механическая разрушающая
сила при растяжении, не
менее, кН
|
120
|
|
Испытательное
напряжение грозового
импульса, кВ
|
240
|
|
Испытательное
напряжение промышленной
частоты в сухом состоянии,
кВ
|
145
|
|
Степень
загрязненности атмосферы (СЗА)
в районе установки
изоляторов
|
IV
|
|
Разрушающий
изгибающий момент, кНм, не
менее
|
6.0
|
| Установочные
характеристики |
верхний
оконцеватель
|
проушина
Ф22,5мм |
|
нижний
оконцеватель
|
G1"-A |
| Масса,
не более, кг |
4,7 |
Заказ:
Изолятор ФСПК-120-25/0,95
УХЛ1
Завод имеет
возможность выполнить
изоляторы с нестандартными
характеристиками отличными
от приведенных здесь и в
каталоге.
Заказы на
изготовление изоляторов
вышлите нам по факсу
или электронной
почтой
|
