Линейные подвесные полимерные изоляторы для ВЛЭП 10 кВ
ЛК 70/10-2 УХЛ1
(ЛК 70/10-III), ЛК-70/10-4 УХЛ1 (ЛК-70/10-VII)
для 2(III-IV) степени загрязненности атмосферы и 4 (VII) степени загрязненности атмосферы

Общие сведения

Изоляторы изготавливаются из высокопрочного стеклопластикового стержня. Имеют гидрофобную, трекингостойкую кремнийорганическую оболочку. Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 80 мкм. Покрытие насыщает поверхностные слои стали цинком. Монолитность термодиффузионной защиты исключает отслоение покрытия при опрессовке оконцевателей на стержне, и создает защиту в 3 раза превосходящую гальваническое цинкование и в 1.5 раза превосходит покрытие нанесенное методом окунания в расплав цинка.

Полимерные изоляторы ЛК-70/10-4 (ЛК-70/10-VII)  имеют высокие с электрические характеристики при высокой загрязненности поверхности, увеличенную длину пути утечки. Это позволяет их применять в 4СЗ (VII СЗА).

Высоковольтные полимерные изоляторы ЛК-70/10  выпускаются серийно на основе композиционных материалов: высокопрочного  стеклопластикового стержня диаметром 16 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью из сырьевых материалов фирмы Dow Corning, Wacker, General Electric и др. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Изоляторы ЛК-70/10 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций с напряжением 10кВ.

Изоляторы изготавливаются по ГОСТ 28856-90, IEC61109.

Технические условия на эти изоляторы разработаны РАО "ЕЭС России"

Гарантийный срок -3 года.

Срок эксплуатации- не менее 25 лет.

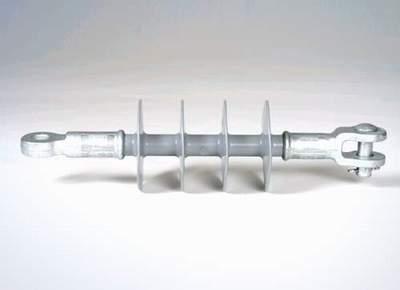

Полимерный изолятор на 10кВ ЛК 70/10

 Линейный кремнийорганический изолятор ЛК-70/10-3

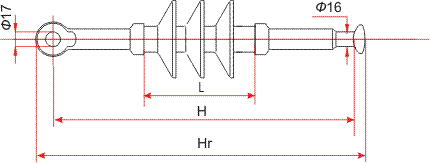

Габаритные размеры полимерного изолятора ЛК-70/10 УХЛ1

                    Технические характеристики

Показатель

 ЛК-70/10-2 УХЛ1

ЛК-70/10-III

 LS 70/10

ЛК-70/10-4 УХЛ1

ЛК-70/10-VII

LS-70/10

Строительная высота, мм, Н 340 400

Длина изоляционной части, мм L

225

285
Габаритные размеры, мм, Hr 385 435

Длина пути утечки, мм

330

440

Номинальное напряжение, кВ

10

10

Минимальная механическая разрушающая сила при растяжении, не менее, кН

70

70

Степень загрязненности атмосферы

III

VII

Значение 50%-ного разрядного напряжения грозового импульса, кВ, не менее

95

125

50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ

15

20

При удельной поверхностной проводимости слоя загрязнения, мкСм

10

50
Установочные характеристики

верхний оконцеватель

Пестик, проушина, гнездо Пестик, проушина, гнездо

нижний оконцеватель

пестик,проушина, гнездо пестик,проушина, гнездо
Масса, не более, кг 1,15 1.25



Строительная высота и габаритные размеры даны для исполнения "пестик-проушина"

При заказе в зависимости от необходимых типов оконцевателей указывать:

А или без буквы-пестик-проушина

Б-проушина-проушина

В-гнездо-пестик

Г-гнездо-проушина

Например: Изолятор полимерный ЛК-70/10-A4 УХЛ1

Завод имеет возможность выполнить изоляторы с нестандартными характеристиками отличными от приведенных здесь и в каталоге.

Для заказа заполните пожалуйста ОПРОСНЫЙ ЛИСТ на линейные изоляторы и вышлите его нам по факсу или электронной почтой.

  Типы оконцевателей:

  "Пестик"

  оконцеватель полимерного изолятора ЛК-70/10



"Проушина"

  полимерного изолятора оконцеватель

"Гнездо"

  оконцеватель полимерного изолятора ЛК-70/10

  Оконцеватели по специальному заказу

оконцеватель полимерного изолятора ЛК-70/10 оконцеватель полимерного изолятора ЛК-70/10
