Натяжные стержневые полимерные кремнийорганические

изоляторы для контактной сети железных дорог
НСПК-70-3/0,6 УХЛ1,   НСПКр 70-3/0,6 УХЛ1



 Общие сведенияИзоляторы предназначены для изоляции и крепления устройств контактной сети железных дорог в районах с умеренным и холодным климатом. Высокая надежность в условиях больших загрязнений контактной сети железных дорог, подтвержденная опытом эксплуатации, - непревзойденные особенности кремнийорганических изоляторов.

    Изоляторы изготавливаются из высокопрочного стеклопластикового стержня. Имеют гидрофобную, трекингостойкую кремнийорганическую оболочку. Оконцеватели изготавливаются методом горячей штамповки и в процессе изготовления приобретают дополнительную прочность. Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 120 мкм. Данный метод покрытия насыщает поверхностные слои стали цинком. Монолитность термодиффузионной защиты исключает отслоение покрытия при опрессовке оконцевателей на стержне, и создает защиту в 3 раза превосходящую гальваническое оцинкование и в 1.5 раза превосходит покрытие нанесенное методом окунания в расплав цинка (горячее цинкование).

    Высоковольтные полимерные изоляторы НСПК-70-3/0,6  выпускаются серийно на основе композиционных материалов: высокопрочного  стеклопластикового стержня диаметром 16-20 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью из сырьевых материалов фирмы Dow Corning, Wacker, General Electric и др. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма.

Изоляторы изготавливаются по ГОСТ 51204-89.

Гарантийный срок -3 года.

Срок эксплуатации- не менее 25 лет.

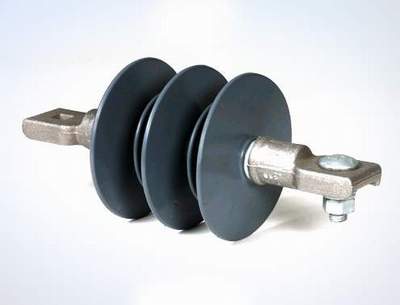

Изолятор железнодорожный НСПК-70-3/0,6

Железнодорожный изолятор полимерный НСПК-70-3/0,6



Габаритные размеры полимерного изолятора НСПК-70-3/0,6 УХЛ1

Технические характеристики



Показатель

 НСПК-70-3/0,6

 НСПКр-70-3/0,6

Строительная высота общая, мм, Н 430

Длина изоляционной части общая, мм, L

200

Габаритные размеры, мм, Hr 455

Длина пути утечки, мм

600

Номинальное напряжение, кВ

3,0

Минимальная механическая разрушающая сила при растяжении, не менее, кН

70

Испытательное напряжение грозового импульса, кВ

125

Испытательное напряжение промышленной частоты в сухом состоянии, кВ

80

Степень загрязненности атмосферы (СЗА) в районе установки изоляторов

VII

Масса, кг

2,1

Установочные характеристики

верхний оконцеватель

проушина

нижний оконцеватель

проушина

 Заказ:

Строительная высота и габаритные размеры даны для исполнения "проущина-проушина"

Например: Изолятор НСПК-70-3/0,6 УХЛ1

Завод имеет возможность выполнить изоляторы с нестандартными характеристиками отличными от приведенных здесь и в каталоге.
