Подвесные стержневые кремнийорганические

полимерные изоляторы для контактной сети железных дорог
ПСПК-70-3/0,6 УХЛ1,   ПСПКр 70-3/0,6 УХЛ1

 Общие сведения

Изоляторы предназначены для изоляции и крепления устройств контактной сети железных дорог в районах с умеренным и холодным климатом. Высокая надежность в условиях больших загрязнений контактной сети железных дорог, подтвержденная опытом эксплуатации, - непревзойденные особенности кремнийорганических изоляторов.

    Изоляторы изготавливаются из высокопрочного стеклопластикового стержня. Имеют гидрофобную, трекингостойкую кремнийорганическую оболочку. Оконцеватели изготавливаются методом горячей штамповки и в процессе изготовления приобретают дополнительную прочность. Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 120 мкм. Данный метод покрытия насыщает поверхностные слои стали цинком. Монолитность термодиффузионной защиты исключает отслоение покрытия при опрессовке оконцевателей на стержне, и создает защиту в 3 раза превосходящую гальваническое оцинкование и в 1.5 раза превосходит покрытие нанесенное методом окунания в расплав цинка (горячее цинкование).

    Высоковольтные полимерные изоляторы ПСПК-70-3/0,6  выпускаются серийно на основе композиционных материалов: высокопрочного  стеклопластикового стержня диаметром 16 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью из сырьевых материалов фирмы Dow Corning, Wacker, General Electric и др. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма.

Изоляторы изготавливаются по ГОСТ 51204-89.

Гарантийный срок -3 года.

Срок эксплуатации- не менее 25 лет.


Изолятор железнодорожный ПСПК-70-3/0,6   Железнодорожный изолятор ПСПК 70-3/0,6

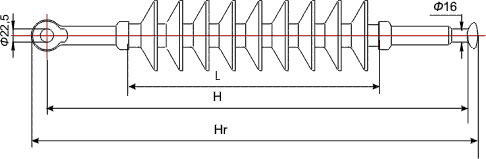

Габаритные размеры полимерного изолятора ПСПК-70-3/0,6 УХЛ1



Показатель

 ПСПК-70-3/0,6

 ПСПКр-70-3/0,6

Строительная высота общая, мм, Н 360

Длина изоляционной части общая, мм, L

220

Габаритные размеры, мм, Hr 375
Диаметр несущего композитного стержня, мм 16

Длина пути утечки, мм

600

Номинальное напряжение, кВ

3,0

Минимальная механическая разрушающая сила при растяжении, не менее, кН

70

Испытательное напряжение грозового импульса, кВ

125

Испытательное напряжение промышленной частоты в сухом состоянии, кВ

80

Степень загрязненности атмосферы (СЗА) в районе установки изоляторов

VII

Масса, кг

2,2

Установочные характеристики

верхний оконцеватель

проушина, пестик, гнездо

нижний оконцеватель

проушина, пестик, гнездо



Заказ:

Строительная высота и габаритные размеры даны для исполнения "пестик-проушина"

При заказе в зависимости от необходимых типов оконцевателей указывать:

А или без буквы- "пестик-проушина"

Б-"проушина-проушина"

В-"гнездо-пестик"

Г-"гнездо-проушина"

Например: Изолятор ПСПК-70-3/0,6-БIV УХЛ1

Завод имеет возможность выполнить изоляторы с нестандартными характеристиками отличными от приведенных здесь и в каталоге.

Для заказа заполните пожалуйста ОПРОСНЫЙ ЛИСТ на линейные изоляторы и вышлите его нам по факсу или электронной почтой.

 Варианты оконцевателей

"Пестик"

Полимерный железнодорожный изолятор. Оконцеватель.



"Проушина"

Железнодорожный полимерный изолятор. Оконцеватель.



"Гнездо"

Подвесной железнодорожный оконцеватель ПСПК Поддерживающий железнодорожный изолятор полимерный
