Опорные стержневые полимерные изоляторы на напряжение 35 кВ
ИОСПК 2-10/75-I УХЛ1
С выходом ГОСТ Р 52082 "Полимерные изоляторы наружной установки на напряжение 6-220кВ. ОТУ" изоляторы типа ИОСПК сняты с производства как морально устаревшие, следует заказывать изоляторы типа ОСК. Изоляторы могут быть изготовлены по специальному заказу но следует учесть, что характеристики изоляторов типа ИОСПК ниже чем изоляторов типа ОСК по ГОСТ 52082-03.
 Общие сведения
Высоковольтные полимерные изоляторы серии ИОСПК-2-10 изготавливают на основе высокопрочного, цельного стеклопластикового стержня ф 22 мм.
Электрическая прочность стержня не менее 50 кВ/см.
Защитная оболочка из кремнийорганической резины обладает повышенной гидрофобностью и трекингостойкостью. За счет этих уникальных свойств, данный изолятор в 3-5 раз меньше загрязняется по сравнению с фарфоровыми аналогами.
Фланцы изолятора изготавливают из стали с последующей антикоррозионной обработкой (горячий цинк).
Изоляторы серии ИОСПК обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Конструкция изолятора ИОСПК не допускает хрупкого излома и падения.
Условия эксплуатации – районы с умеренным, холодным и тропическим климатом.
Масса данного изолятора не превышает 1.6 кг.
Изолятор ИОСПК-4-35/190-IV-УХЛ1 заменяет фарфоровый изолятор С4-80-IV-УХЛ1.
Для заказа заполните опросный лист и вышлите его по факсу +375-222-455264
Изолятор опорный стержневой полимерный кремнийорганический Фото кремнийорганического изолятора

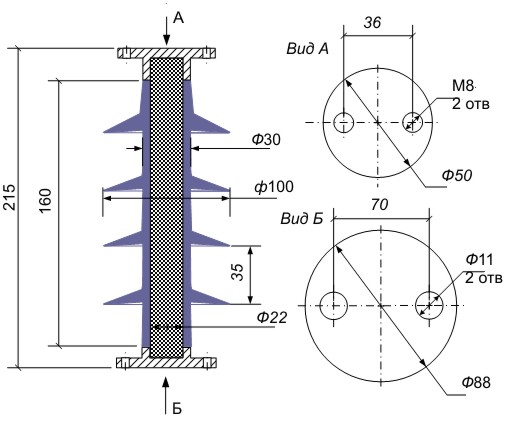

габариты и присоединительный размер ИОСПК-4-35/190-IV
Технические характеристики
|
Показатель |
ИОСПК 2-10/75-IV УХЛ1
|
| Строительная высота, мм, Н |
215 |
|
Длина изоляционной части, мм L |
160 |
|
Длина пути утечки, мм |
420 |
|
Номинальное напряжение, кВ |
10 |
|
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
2.0 |
|
Испытательное напряжение грозовых импульсов, не менее, кВ |
75
|
|
Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ |
42/28 |
|
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ |
13 |
|
При удельной поверхностной проводимости слоя загрязнения, мкСм |
30 |
| Установочный размер, мм |
верхний фланец |
Ф36 |
|
нижний фланец |
Ф70 |
| Установочные отверстия, мм |
верхний фланец |
2 M8 |
|
нижний фланец |
2 отв Ф11 |
| Масса, не более, кг |
1.3 |
Возможно по заявке заказчика исполнение с другими присоединительными размерами и строительной высотой
Просим заказывать изолятор типа ОСК-2-10 А-4 УХЛ1 по ГОСТ52082-03 взамен морально устаревшего изолятора ИОСПК
|
