Опорные стержневые полимерные изоляторы на напряжение 110 кВ
ИОСПК-10-110/550-II УХЛ1, ИОСПК-20-110/550-II УХЛ1

изготавливаются взамен фарфоровых опорных изоляторов С4-550, С6-550, 3 шт ОНШ-35-20

С выходом в 2003 году нового ГОСТ Р 52082-03 тип изолятора  ИОСПК изготавливавшийся по ТУ согласованному до 2003 года устарел как не отвечающий требованиям нового ГОСТа, в частности по маркировке. В настоящее время следует заказывать изолятор  ОСК-20-110-В-4 УХЛ1 ГОСТ Р 52082-03.

  Общие сведения

Высоковольтные полимерные изоляторы ИОСПК-20-110/550  выпускаются серийно на основе композиционных материалов: высокопрочного  стеклопластикового стержня диаметром 80 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Выдерживают в 5 раз большие статические нагрузки и в 20 раз большие динамические нагрузки. Изоляторы ИОСПК предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций с напряжением 110кВ. Присоединительные размеры и строительная высота изолятора согласовывается с заказчиком для полного соответствия заменяемому фарфоровому изолятору С4-550, С6-550, колонке 3шт ОНШ-35-20 или других.

Цена изолятора ниже цены фарфорового благодаря малому удельному весу полимеров и меньшему количеству  сырья.

Для заказа желательно заполнить опросный лист.


Кремнийорганическая рубашка ИОСПК-20-110/550

Изолятор опорный стержневой полимерный кремнийорганический     Фото кремнийорганического изолятора

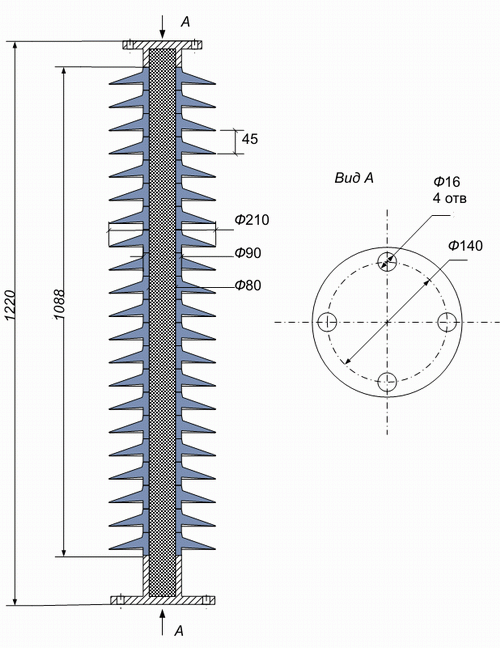

габариты и присоединительный размер   ИОСПК-20-110/550


Технические характеристики

Показатель



ИОСПК 10-110/550-II УХЛ1





ИОСПК 20-110/550-II УХЛ1



Строительная высота, мм, Н 1220 1220

Длина изоляционной части, мм L

1020

1020

Длина пути утечки, мм

3150

3150

Номинальное напряжение, кВ

110

110

Минимальная механическая разрушающая сила на изгиб, не менее, кН

10

20

Минимальный разрушающий крутящий момент, не менее, кН×м

2,0

2,0

Испытательное напряжение грозовых импульсов, не менее, кВ

550



550



Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ

230

230

50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ

110

110

При удельной поверхностной проводимости слоя загрязнения, мкСм

10

10

Установочный размер, мм

верхний фланец

по заказу по заказу

нижний фланец

по заказу по заказу
Масса, не более, кг 31,5 31,5

C выходом ГОСТ Р 52082 "Полимерные изоляторы наружной установки на напряжение 6-220кВ. ОТУ" изоляторы типа ИОСПК сняты с производства как морально устаревшие, следует заказывать изоляторы типа ОСК. Изоляторы могут быть изготовлены по специальному заказу но следует учесть, что характеристики изоляторов типа ИОСПК ниже чем изоляторов типа ОСК по ГОСТ 52082-03.
Просим заказывать изолятор типа ОСК-10-110-В-4 УХЛ1 по ГОСТ52082-03 взамен морально устаревшего изолятора ИОСПК.

УПАКОВКА ОПОРНЫХ ИЗОЛЯТОРОВ
