Опорные стержневые полимерные изоляторы на напряжение 35 кВ
ИОСПК 20-35/190-II УХЛ1
изготавливаются взамен фарфоровых опорных изоляторов ИОС-35-1000, ИОС-35-2000
С выходом в 2003 году нового ГОСТ Р 52082-03 тип изолятора ИОСПК изготавливавшийся по ТУ согласованному до 2003 года устарел как не отвечающий требованиям нового ГОСТа, в частности по маркировке. В настоящее время следует заказывать изолятор ОСК-20-35-A-4 УХЛ1 ГОСТ Р 52082-03.
 Общие сведения
Высоковольтные полимерные изоляторы ИОСПК-20-35/190 выпускаются серийно на основе композиционных материалов: высокопрочного стеклопластикового стержня диаметром 80 мм, защитной оболочки из кремнийорганической резины обладающей повышенной гидрофобностью и трекингостойкостью. Изоляторы обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Выдерживают в 5 раз большие статические нагрузки и в 20 раз большие динамические нагрузки. Изоляторы ИОСПК предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций с напряжением 35кВ. Присоединительные размеры и строительная высота полностью соответствуют фарфоровому изолятору ИОС-35-1000, ИОС-35-2000
Для заказа заполните Опросный лист и пришлите по факсу +375-222-455264
Изолятор опорный стержневой полимерный кремнийорганический Фото кремнийорганического изолятора

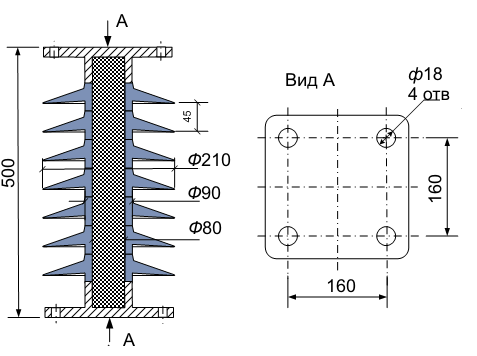

габариты и присоединительный размер ИОСПК-20-35/190-II
По заказу потребителя возможно изготовление изолятора с другими присоединительными размерами
Технические характеристики
|
Показатель |
ИОСПК 20-35/190-II УХЛ1
|
| Строительная высота, мм, Н |
500 |
|
Длина изоляционной части, мм L |
320 |
|
Длина пути утечки, мм |
1100 |
|
Номинальное напряжение, кВ |
35 |
|
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
20 |
|
Минимальный разрушающий крутящий момент, не менее, кН×м |
2,0 |
|
Испытательное напряжение грозовых импульсов, не менее, кВ |
190
|
|
Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ |
75 |
|
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ |
35 |
|
При удельной поверхностной проводимости слоя загрязнения, мкСм |
10 |
| Установочный размер, мм |
верхний фланец |
160*160 квадрат
|
|
нижний фланец |
160*160 квадрат
по заказу
180*180 квадрат
|
| Установочные отверстия, мм |
верхний фланец |
4 отв Ф18 |
|
нижний фланец |
4 отв Ф18 |
| Масса, не более, кг |
19,2 |
Возможно по заявке заказчика исполнение с другими присоединительными размерами и строительной высотой
С выходом ГОСТ Р 52082-03 "Полимерные изоляторы наружной установки на напряжение 6-220кВ. ОТУ" изоляторы типа ИОСПК сняты с производства как морально устаревшие, следует заказывать изоляторы типа ОСК. Изоляторы могут быть изготовлены по специальному заказу но следует учесть, что характеристики изоляторов типа ИОСПК ниже чем изоляторов типа ОСК по ГОСТ 52082-03.
Просим заказывать изолятор типа ОСК-20-35 УХЛ1 по ГОСТ52082-03 взамен морально устаревшего изолятора ИОСПК
|
