Опорные стержневые полимерные изоляторы на напряжение 35 кВ
ИОСПК 4-35/190-IV УХЛ1

изготавливаются взамен фарфоровых опорных изоляторов С4-195-IV УХЛ1

С выходом ГОСТ Р 52082 "Полимерные изоляторы наружной установки на напряжение 6-220кВ. ОТУ" изоляторы типа ИОСПК сняты с производства как морально устаревшие, следует заказывать изоляторы типа ОСК-4-35. Изоляторы ИОСПК могут быть изготовлены по специальному заказу но следует учесть, что характеристики изоляторов типа ИОСПК ниже чем изоляторов типа ОСК по ГОСТ 52082-03.



Общие сведения

Высоковольтные полимерные изоляторы серии ИОСПК-4-35 изготавливают на основе высокопрочного, цельного стеклопластикового стержня ф 46 мм.

Электрическая прочность стержня не менее 50 кВ/см.

Защитная оболочка из кремнийорганической резины обладает повышенной гидрофобностью и трекингостойкостью. За счет этих уникальных свойств, данный изолятор в 3-5 раз меньше загрязняется по сравнению с фарфоровыми аналогами.

Фланцы изолятора изготавливают из стали с последующей антикоррозионной обработкой (горячий цинк).

Изоляторы серии ИОСПК обладают повышенной сейсмостойкостью и устойчивостью к актам вандализма. Конструкция изолятора ИОСПК не допускает хрупкого излома и падения.

Условия эксплуатации – районы с умеренным, холодным и тропическим климатом.

Масса данного изолятора не превышает 6 кг.

Изолятор ИОСПК-4-35/190-IV-УХЛ1 заменяет фарфоровый изолятор С4-195-IV-УХЛ1.

Для заказа заполните Опросный лист и вышлите нам по факсу +375-222-455264


Изолятор полимерный опорный ИОСПК-4-35/190Полимерный изолятор С4-195 ИОСПК-4-35/190

Изолятор опорный стержневой полимерный кремнийорганический     Фото кремнийорганического изолятора

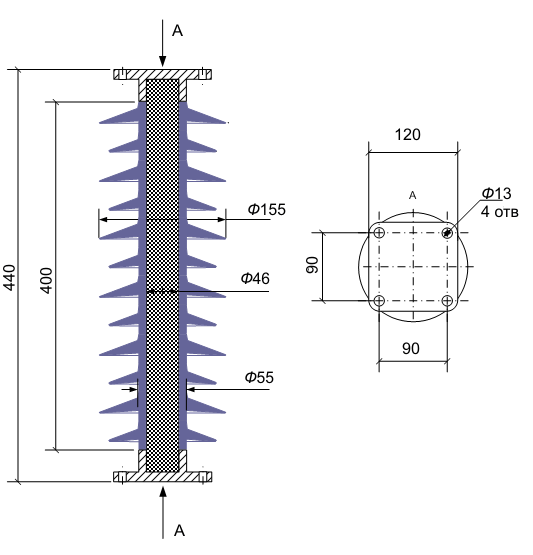

габариты и присоединительный размер   ИОСПК-4-35/190-IV


 Технические характеристики

Показатель



ИОСПК 4-35/190-IV УХЛ1



Строительная высота, мм, Н 440

Длина изоляционной части, мм L

400

Длина пути утечки, мм

1100

Номинальное напряжение, кВ

35

Минимальная механическая разрушающая сила на изгиб, не менее, кН

4

Минимальный разрушающий крутящий момент, не менее, кН×м

2,0

Испытательное напряжение грозовых импульсов, не менее, кВ

195



Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ

95/80

50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ

35

При удельной поверхностной проводимости слоя загрязнения, мкСм

10

Установочный размер, мм

верхний фланец

90*90 квадрат

нижний фланец

90*90 квадрат
Установочные отверстия, мм

верхний фланец

4 отв Ф13

нижний фланец

4 отв Ф13
Масса, не более, кг 6,2



Возможно по заявке заказчика исполнение с другими присоединительными размерами и строительной высотой

Просим заказывать изолятор типа ОСК-4-35 А-4 УХЛ1 по ГОСТ52082-03 взамен морально устаревшего изолятора ИОСПК
