Опорные полимерные изоляторы на напряжение 20 кВ
ОНШП-20-10 УХЛ1 ГОСТ52082-03

изготавливаются взамен снятых с производства фарфоровых опорных наружной установки штыревых изоляторов ОНШ-20-10, ОНШ-20-1000, ОШН-10-125 и др. изоляторов на напряжение 20кВ.
Общие сведения

Высоковольтные полимерные изоляторы типа ОНШП-20-10 разработаны и серийно выпускаются взамен устаревших
снятых с производства фарфоровых изоляторов типа ОНШ-20-10, ОНШ-20-1000, ОШН-10-

Изоляторы соответствуют ГОСТ Р 52082-03 “Изоляторы полимерные опорные...”

Гарантийный срок эксплуатации - 15 лет
Срок службы изоляторов - 30 лет.
Срок хранения по ГОСТ 15150- 3 года

Изоляторы имеют специальную конструкциюи увеличенную длину пути утечки для работы в особо загрязненных районах вблизи ТЭЦ, ГРЭС, ГОК и др.

Строительная высота и присоединительные размеры точно соответствуют фарфоровому ОНШ-20-10, что позволяет производить быструю замену и сократить время обслуживания.

Изоляторы имеют высокопрочный композитный несущий стержень из стеклопластика перекрестного армирования и выдерживают динамические нагрузки в 15 раз превышающие нагрузки для фарфора.

В производстве изоляторов используется силиконовая резина ведущих производителей: Wacker, Dow Corning, General Electric со сроком службы на открытом воздухе более 30 лет.

Изоляторы имеют в пять раз меньший, чем устаревший фарфоровый вес, устойчивы к вибрации, актам вандализма,
ошибкам персонала. Конструкция изолятора исключает хрупкий излом и падение шины.

На партию выдается сертификат завода-изготовителя на соответствие технических характеристик требованиям этого ГОСТа и  ТУ 3494-004-59116459-04 "Изоляторы опорные полимерные". Изоляторы выпускаются по разработанным в ОАО"ФСК ЕЭС России" техническим условиям.

Цена изолятора ниже цены фарфорового благодаря малому удельному весу полимеров и современной конструкции.

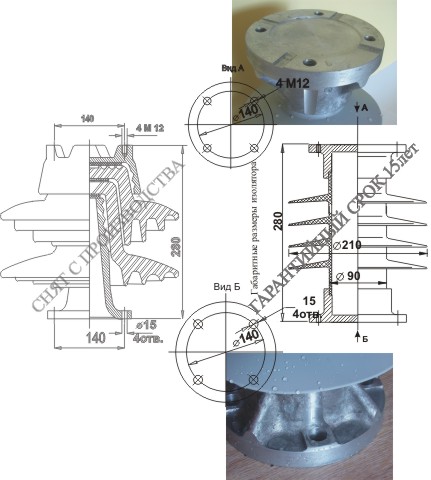

     Изолятор взамен ОНШ-20-10, ОНШ-20-1000

Присоединительные размеры а также фото фланцев




Технические характеристики

Показатель

Полимерный

ОНШП-20-10

УХЛ1

Фарфоровый

ОНШ-20-10

ОШН-10-125

Строительная высота, мм, Н 280 280

Длина изоляционной части, мм L

190 190

Длина пути утечки, мм

720 710

Номинальное напряжение, кВ

20 20

Минимальная механическая разрушающая сила на изгиб, не менее, кН

25 10

Минимальный разрушающий крутящий момент, не менее, кН×м

3.0 -

Испытательное напряжение грозовых импульсов, не менее, кВ

155 125

Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ

75 55

Предел прочности при динамическом изгибе (ударном), Н*м

2,4 0,18

При удельной поверхностной проводимости слоя загрязнения, мкСм

10 10
Установочный размер, мм

верхний фланец

ф140 Ф140

нижний фланец

Ф140 Ф140
Установочные отверстия, мм

верхний фланец

4 М12 4 М12

нижний фланец

Ф15 Ф15
Масса, не более, кг 4,6 23,3

УПАКОВКА ОПОРНЫХ ПОЛИМЕРНЫХ ИЗОЛЯТОРОВ

© ОНШП - Зарегистрированный товарный знак изоляторов Арматурно-изоляторного завода.
