Опорные полимерные изоляторы на напряжение 35 кВ
ОНШП-35-10 УХЛ1, ОНШП-35-20 УХЛ1 ГОСТ52082-03
изготавливаются взамен снятых с производства фарфоровых опорных наружной установки штыревых изоляторов ОНШ-35-10, ОНШ-35-1000, ОНШ-35-20, ОНШ-35-2000, ОШН-10-185, ОШН-20-185 и др. изоляторов на напряжение 35кВ.
 Общие сведения
Высоковольтные полимерные изоляторы типа ОНШП-35-20 разработаны и серийно выпускаются взамен устаревших
снятых с производства фарфоровых изоляторов типа ОНШ-35-10, ОНШ-35-20, ОНШ-35-2000, ОШН-20-185 и др штыревых опорных на напряжение 35кВ.
Изоляторы соответствуют ГОСТ Р 52082-03 “Изоляторы полимерные опорные...”
Гарантийный срок эксплуатации - 15 лет
Срок службы изоляторов - 30 лет.
Срок хранения по ГОСТ 15150- 3 года
Изоляторы имеют специальную конструкцию для работы в особо загрязненных районах вблизи ТЭЦ, ГРЭС, ГОК и др.
Строительная высота и присоединительные размеры точно соответствуют снятым с производства фарфоровым ОНШ-35-20, ОНШ-35-10, ОНШ-35-2000, что позволяет производить быструю замену вышедших из строя фарфоровых.
Изоляторы имеют высокопрочный композитный несущий стержень из стеклопластика перекрестного армирования и
выдерживают динамические нагрузки в 15 раз превышающие нагрузки для фарфора.
В производстве изоляторов используется силиконовая резина ведущих производителей: Wacker, Dow Corning, General Electric со сроком службы на открытом воздухе более 30 лет. Высокие гидрофобные свойства силиконовой резины позволяют до минимума свести обслуживание изоляторов и сократить периодичность обмыва в условиях высокого загрязнения атмосферы.
Изоляторы имеют в пять раз меньший, чем устаревший фарфоровый вес, устойчивы к вибрации, актам вандализма,
ошибкам персонала. Конструкция изолятора исключает хрупкий излом, падение шины, разлет осколков и др. Фактическая выдерживаемая нагрузка стержня более 432кН (43 тн).
На партию выдается сертификат завода-изготовителя на соответствие технических характеристик требованиям этого ГОСТа и ТУ 3494-004-59116459-04 "Изоляторы опорные полимерные". Изоляторы выпускаются по разработанным в ОАО"ФСК ЕЭС России" техническим условиям.
Цена изолятора ниже цены фарфорового благодаря малому удельному весу полимеров и современной конструкции.

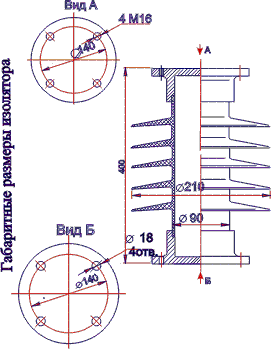

Присоединительные размеры старого фарфорового изолятора и полимерного ОНШП-35-20 идентичны.
Технические характеристики
|
Показатель |
Полимерный
ОНШП-35-20
УХЛ1 |
Фарфоровый
ОНШ-35-20
ОНШ-35-2000
ОНШ-35-10
ОНШ-35-1000 |
| Строительная высота, мм, Н |
400 |
400 |
|
Длина изоляционной части, мм L |
- |
260 |
|
Длина пути утечки, мм |
900 |
800 |
|
Номинальное напряжение, кВ |
35 |
35 |
|
Минимальная механическая разрушающая сила на изгиб, не менее, кН |
45 (гарантия после 30 лет эксплуатации) |
20 |
|
Минимальный разрушающий крутящий момент, не менее, кН×м |
3.0 |
- |
|
Испытательное напряжение грозовых импульсов, не менее, кВ |
195 |
185 |
|
Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ |
75 |
55 |
|
Предел прочности при динамическом изгибе (ударном), Н*м |
2,4 |
0,18 |
|
При удельной поверхностной проводимости слоя загрязнения, мкСм |
10 |
10 |
| Установочный размер, мм |
верхний фланец |
ф140 |
Ф140 |
|
нижний фланец |
Ф140 |
Ф140 |
| Установочные отверстия, мм |
верхний фланец |
4 М16 |
4 М16 |
|
нижний фланец |
Ф18 |
Ф18 |
| Масса, не более, кг |
5,7 |
23,3 |
УПАКОВКА ПОЛИМЕРНЫХ ОПОРНЫХ ИЗОЛЯТОРОВ
