Изоляторы для воздушных линий
электропередачи
Стеклянные изоляторы нормального исполнения
Изоляторы на другие разрушающие нагрузки и
специального профиля смотрите в следующем разделе.
| Тип
изолятора |
Механич.
разруш. сила,
КН, не менее |
Диаметр
тарелки (D), мм |
Строительная высота, мм |
Длинна
пути утечки, мм |
Масса, кг |
Выдерживаемое напряжение, кВ, не менее |
|
импульс |
частотой 50 Гц, под дождем |
по
уровню радио-
помех |
| Стеклянные |
|
|
|
|
|
|
|
|
| ПС 40 |
40 |
175 |
100 ; 110 |
185 |
1,7 |
70 |
30 |
25 |

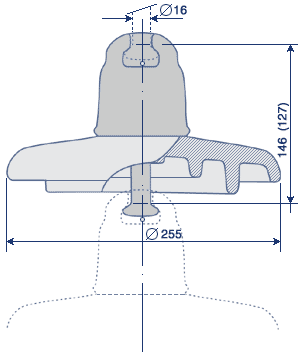

| ПС 70Е |
70 |
255 |
127 ; 146 |
303 |
3,4 |
100 |
40 |
25 |
| ПС 120Б |
120 |
255 |
146 ; 170 |
320 |
3,9 |
100 |
40 |
30 |
 |
|
|
|
|
|
|
|
|
|
